Техника удаленного телевизионного приема



Классификация каналов телевидения по частоте


Важное значение в вопросах организации телевизионной сети в стране на выделенных частотах имеет принятая классификация видов радиоволн и их границ, видов радиочастот и каналов телевещания.

Передача радио- и телепрограмм осуществляется по каналам связи с помощью радиоволн, распространяющихся в пространстве со скоростью света. Радиоволны, на которых ведутся передачи, составляют спектр электромагнитных колебаний. В настоящее время этот спектр условно делится на несколько диапазонов.

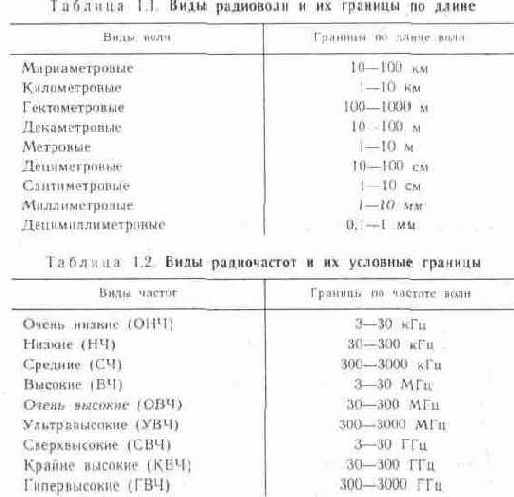

В табл. 1.1 указываются виды радиоволн и их границы по длине. Как следует из таблицы, границы по длине волн условно разделены по десятичному признаку.

В табл. 1.2 приводятся виды радиочастот и их условные границы.

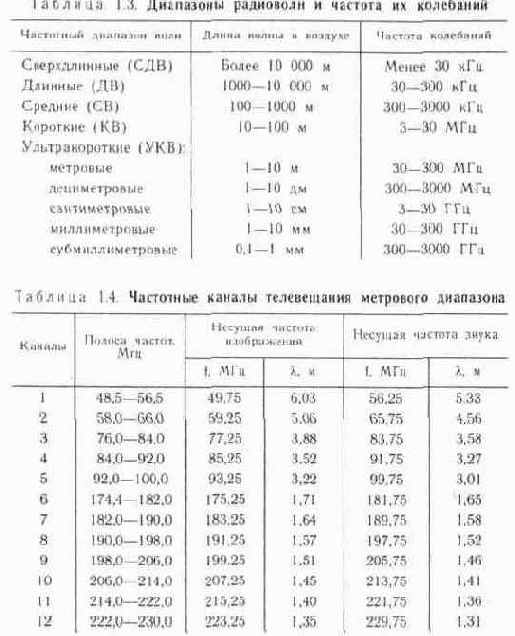

В табл. 1.3 представлены диапазоны радиоволн и частота нх колебании, принятые Международным консультативным комитетом радиосвязи.

Для передачи сигналов телеизображения и звукового сопровождения используются определенные полосы частот УКВ-диапазона от 48,5 до 958 МГц, в котором работают все каналы: с 1-го по 64-й.

В табл. 1.4 приведены частотные каналы телевещания метрового диапазона, на которых передаются первые 12 каналов.

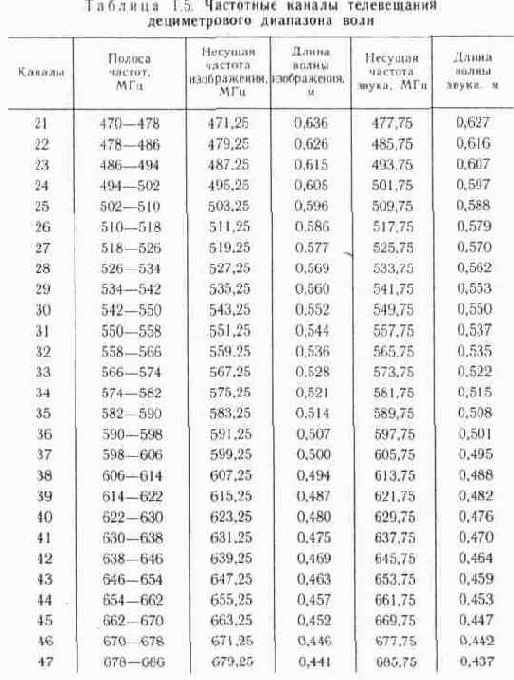

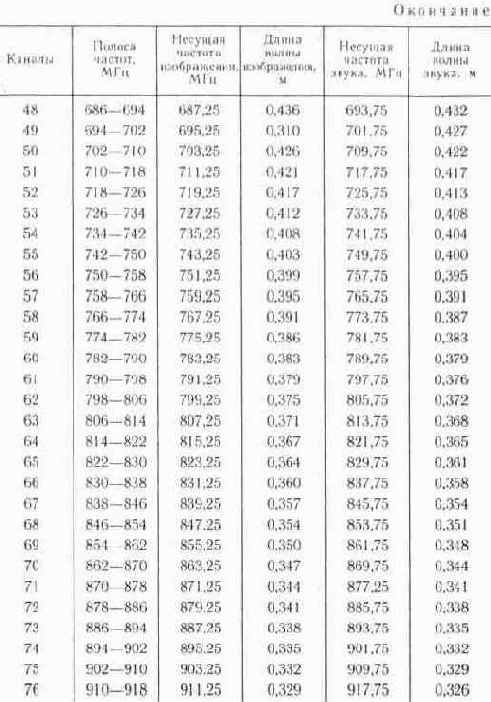

В табл. 1.5 даются частотные каналы телевещания дециметрового диапазона, на которых транслируются 19 программ (от 21-го канала до 76-го). Название дециметрового диапазона принято вследствие того, что длина волны любого из этих каналов меньше 1 м. Каждый канал занимает полосу частот, равную 8 МГц. Разнос между несущими частотами сигналов изображения и звукового сопровождения составляет 6,5 МГц.
