Универсальные антенны типа «волновой канал»

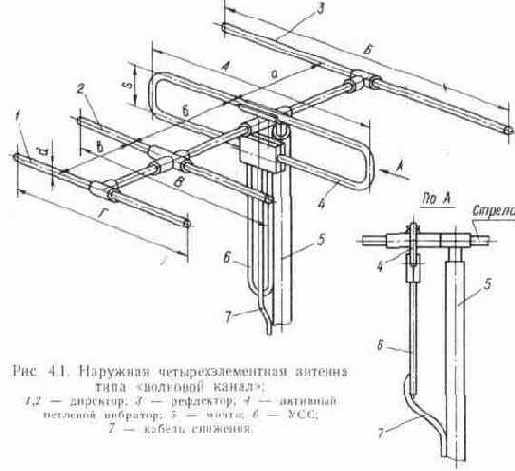

Четырехэлементная антенна типа «волновой канал»

(рис. 4.1) предназначена для приема телепередач на одном выбранном канале на расстоянии 50—60 км от ТЦ или ретранслятора. Антенна обеспечивает получение высокого качества изображения и звука при высоком уровне помех и отраженных сигналов, имеет повышенные электрические параметры и технические характеристики.

Четырехэлементная антенна имеет диаграмму направленности, расположенную в трех координатах в виде вытянутой сигары в сторону ТЦ. Такая диаграмма образуется в результате сложения полей активного вибратора, рефлектора и двух директоров. При настройке антенны путем подбора размеров деталей антенны и расстояния между ними добиваются такого соотношения фаз всех


полей, чтобы они в направлении директора складывались, а в направлении рефлектора — вычитались, как бы образуя волновой канал, вдоль которого проходит поток ЭДС. Диаграмма направленности четырехэлементной антенны значительно уже, чем у трехэлементной.

Техническая характеристика:

коэффициент усиления ................. 2,5—2,8 дБ

КБВ ............................... 0,58—0,85

входное сопротивление ................. 40 Ом

волновое сопротивление фидера ......... 75 Ом

переходное сопротивление в деталях

крепления, между стрелой и

вибраторами, не более. . ............. 0,1 Ом

коэффициент затухания в кабеле

снижения на частоте 50—200 МГЦ .... 0,76—2 дБ

кпд ................................ 0,97

рабочая частота ...................... 48,5—230 МГц

неравномерность коэффициента усиления. . 0,8 дБ помехозащищенность .................. -(14...20) дБ

ширина главного лепестка диаграммы

направленности в горизонтальной

плоскости. ......................... 60

При выборе конструкции антенны типа «волновой канал» необходимо учитывать как качественные характеристики, так и обращать внимание на настройку антенны на частоту передающей телестанции. На садовых участках обычно нет необходимых измерительных приборов, и поэтому настройку производят непосредственно при приеме сигналов — по контрастности изображения на экране телевизора.
Сначала антенну точно по азимуту устанавливают в направлении передающего ТЦ или ретранслятора. Это положение фиксируют. Но ecли нет карты и компаса и по азимуту втравить антенну не представляется возможным, это делают, медленно поворачивая антенну влево до тех пор, пока на экране телевизора изображение не начнет исчезать. Затем проделывают то же самое, поворачивая антенну вправо. После этого антенну устанавливают посредине между двумя зафиксированными положениями. Подстройку и настройку производят только в том случае, если при изготовлении антенны были использованы трубки нерекомендованного диаметра и длины. При этом необходимо иметь в виду, что если вибраторы изготовлены большего диаметра, то длина их должна быть несколько меньше, а при уменьшении диаметра — больше. Настройка антенны заключается в установлении оптимальной длины рефлектора и директоров. В четырехэлементной антенне расстояние между рефлектором и активным вибратором регулируется в пределах (0,15...0,25)lдл длина рефлектора больше активного вибратора на 10—20 %; расстояние между активным вибратором и первым директором и между директорами равно (0,1...0,2)lдл. У антенн типа «волновой канал» входное сопротивление находится в пределах от 32 до 40 Ом, а это значит, что для УСС можно использовать любой коаксиальный кабель, имеющий волновое сопротивление 50 или 75 Ом. На практике необходимо длину кабеля снижения установить опытным путем. Выходное сопротивление антенн типа «волновой канал» в большой степени зависит от расстояния между первым директором и активным вибратором, а также от расстояния между активным вибратором и рефлектором. При увеличении этих расстояний выходное сопротивление антенн типа «волновой канал» возрастает. При этом необходимо иметь в виду, что входное сопротивление антенн типа «волновой канал» указано при условии применения петлевых вибраторов. Если же вместо петлевых вибраторов применяются обычные симметричные (разрезные) вибраторы, то приведенные в тексте значения входных сопротивлений антенн должны быть уменьшены в четыре раза. Коэффициент усиления антенны, состоящей из четырех элементов, выше, чем у трехэлементной антенны, почти в полтора раза и во многом зависит от конструктивных размеров вибраторов. Изготавливается антенна из металлических трубок одинакового диаметра в пределах определенной частоты телевещания.

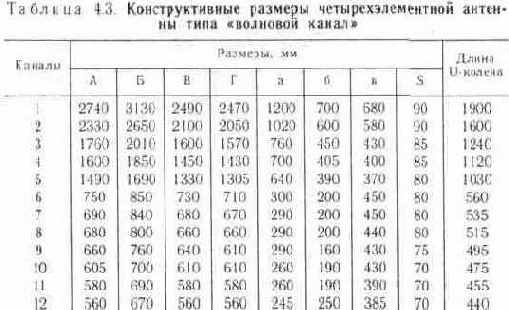

Можно рекомендовать к применению тонкостенные трубки диаметром 18 мм для 1—5-го каналов, диаметром 12 мм — для 6—12-го и 8 мм — для 21—10-го. Конструктивные размеры данной антенны приведены в табл. 4.3.


Четырехэлементная антенна состоит из активного петлевого вибратора 4, рефлектора 3, двух директоров 1 и 2, укрепленных на одной несущей стреле, и УСС. Стрела устанавливается на мачте в точке равновесия (центре тяжести). Подключение кабеля снижения 7 к активному вибратору 4 производится с помощью УСС 6. Варианты соединения элементов антенны с помощью специальных крепежных деталей и пайки см. на рис. 3.11. Но наиболее надежной конструкцией является сварная: она долго выдерживает постоянное воздействие климатических и механических нагрузок (ветра, дождя, снега, инея, росы, грибков и т. д.). Такая антенна наиболее технологична. При распайке коаксиального кабеля в монтажной коробке, а также при монтаже и разделке оплетку кабеля нельзя разрезать. Ее всегда расплетают и паяют, предварительно скрутив проволочки в одну или две косички. При разделке коаксиального кабеля необходимо следить за тем, чтобы случайно не подрезать проволочки центральной жилы и чтобы на нес не замкнулись проволочки оплетки. Токоведущие провода и жилы коаксиального кабеля к вибраторам антенны и в распределительных коробках лучше припаивать или прикреплять винтами с гайками, тщательно зачищая места соединения. В соединениях не должно быть ржавчины. Применение четырехэлементной антенны с узкой диаграммой направленности целесообразно в условиях города, поселков, вблизи высоких сооружений. Кроме того, в районах сильных помех даже при небольших расстояниях от ТЦ использование этой антенны может оказаться полезным, если только источник помех не находится со стороны ТЦ на линии, проходящей через ТЦ и приемную антенну. Пятиэлементная антенна типа «волновой канал» (рис. 4.2) предназначена для приема телепередач на расстояниях свыше 50 км от ТЦ в неблагоприятных условиях (при наличии помех и отраженных сигналов). Техническая характеристика: коэффициент усиления. ... ............ 6,5—7,8 дБ рабочая частота ...................... 48,5—230 МГц входное сопротивление антенны ......... 32 Ом волновое сопротивление фидера ......... 75 Ом количество принимаемых программ на один типоразмер антенны ......... 1 неравномерность коэффициента усиления. . 1 дБ КБВ ............................... 0,6—0.7 помехозащищенность .................. -(15...26) дБ оптимальное расстояние от ТЦ ......... 50—60 км угол раствора диаграммы направленности в горизонтальной плоскости. .......... 50 Антенна состоит из рефлектора 1, он же основной пассивный вибратор, активного вибратора 3 и трех директоров 4, 7 и 8, которые являются пассивными элементами.


Все вибраторы расположены в одной плоскости параллельно друг другу. Закрепляются они в центре тяжести на общей стреле, в качестве которой используется тонкостенная трубка. Для соединения элементов антенны со стрелой применена деталь крепления, показанная на рис. 3.10, а. Трубки пассивных вибраторов устанавливаются в паз детали 2 и закрепляются двумя винтами М4 или Мб (их размеры определяются диаметром имеющейся трубки). К общей стреле эта сборка прикрепляется также с помощью двух винтов и гаек М4 или Мб. Эта конструкция обладает достаточной жесткостью, легко противостоит ветровым нагрузкам и удобна при сборке и настройке антенны. Узел крепления вибраторов показан на рис. 4.2. Наиболее простым и надежным вариантом пятиэлементной антенны является сварной вариант. Все вибраторы в данном случае привариваются к центральной стреле в точках, соответствующих центрам тяжести. Стрела после установки заземляется. Крепление стрелы с вибра-

торами к мачте производится в центре тяжести стрелы. Рефлектор и директоры изготавливаются из тонкостенных трубок одинакового диаметра (10—30 мм). Стрела с мачтой соединяется с помощью хомута и скобы произвольной конструкции. Для удобства настройки антенны в стреле просверливаются дополнительные отверстия, необходимые для перестановки пассивных вибраторов. После сборки вибраторы и детали крепления покрываются морозостойкой краской. В этой антенне активный вибратор, рефлектор и директоры изготавливаются из металлических трубок, наружные диаметры которых зависят от частоты принимаемого сигнала: 16—22 мм для 1—5-го каналов; 10—11 мм для 6—12-го; 8—10 мм для. 21—41-го. Оптимальная толщина этих трубок 1—1,5 мм. Основная несущая стрела антенны изготавливается из трубки наружным диаметром 35 мм для 1—5-го каналов; диаметром 18—25 мм для 6—12-го; диаметром 16—20 мм для 21—41-го и толщиной 2—2,5 мм. В качестве активного элемента антенны применяется петлевой вибратор, выполненный из коаксиального кабеля (см. гл. 1). Петлевой вибратор подключается к коаксиальному кабелю с помощью УСС типа «полуволновое U-образное колено», размеры которого зависят от частоты принимаемого канала. В табл. 4.4 даны конструктивные размеры пятиэлементной антенны, необходимые для изготовления ее в домашней мастерской.




В технической литературе приводятся сведения о размерах подобных антенн, несколько отличающиеся от приведенных в данной таблице. Это объясняется тем, что многоэлементная антенна типа «волновой канал», собранная по размерам на максимальный коэффициент усиления, всегда имеет узкую полосу пропускания частот. Поэтому при настройке и регулировке многоэлементных антенн приходится изменять размеры как самых вибраторов, так и расстоянии между ними, чтобы наилучшим образом удовлетворить достаточно противоречивые требования одновременного получения широкой полосы пропускания частот и высокого коэффициента усиления. Пятиэлементная антенна рассчитана на получение возможно большего коэффициента усиления при минимально необходимой полосе пропускания. Антенна имеет увеличенное количество пассивных вибраторов, чем обеспечивается хорошее качество изображения на экране телевизора в местах, отстоящих от ТЦ на дальних расстояниях. Как отмечалось ранее, рефлектор обеспечивает получение однолепестковой диаграммы направленности. Длина рефлектора и его расстояние от активного вибратора рассчитаны таким образом, чтобы поля, создаваемые рефлектором и активным вибратором в главном направлении, складывались. Система директоров, состоящая их трех вибраторов, значительно сужает ширину диаграммы направленности. Длины директоров и расстояния между ними и от них до активного вибратора рассчитываются с таким условием,

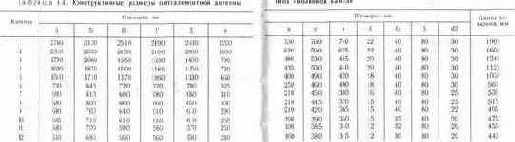

чтобы обеспечить сложение электромагнитных полей, создаваемых директорами и активным вибратором в главном направлении. Сложение электромагнитных полей активного вибратора, рефлектора и трех директоров образует объемную диаграмму направленности пятиэлементной антенны, которая вытянута в сторону главного направления. Чем больше количество директоров, тем уже диаграмма направленности. Для того чтобы данная антенна могла обеспечить устойчивую работу в месте приема сигналов, необходимо тщательно выдержать все основные размеры. При изготовлении антенны размеры ее элементов выбираются из указанной выше таблицы, но они могут быть и пересчитаны исходя из следующих соображений.


Пассивный вибратор (рефлектор) делается всегда длиннее активного на 10—20 %, а пассивные вибраторы (директоры) изготавливаются на 10—15 % короче активного вибратора. Расстояние между активным вибратором и реф-

лектором устанавливается в пределах (0,15...0,25)lдл.р, где lдл.p — рабочая частота принимаемого канала телевидения. Расчетное расстояние между активным вибратором и первым директором, а также между директорами устанавливается равным (0,1 ...0,2)lдл.р. Необходимо иметь в виду, что с уменьшением расстояния между активным и пассивными вибраторами входное сопротивление антенны резко уменьшается. Если надо немного расширить полосу пропускания, то можно увеличить расстояние между элементами на величину, лежащую в пределах (0,16...0,2)lдл.р, но при этом уменьшится коэффициент усиления. При определении размеров антенны в формулах учас-

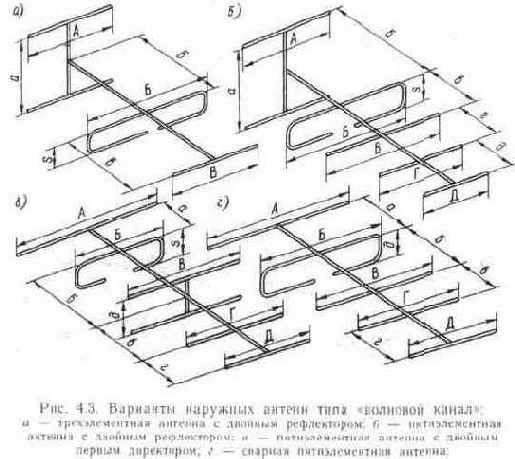

твует не cpеднне значение длины волны, а только ее расчетное значение lдл.р, лежащее между двумя несущими частотами, ближе к несущей частоте сигналов изображения, чем к сигналам звукового сопровождения. Если при постройке антенны окажется, что произошло ослабление несущей частоты сигнала звука, то необходимо укоротить длину первого директора на 8- 10 %. На рис. 4.3 приведены схемы конструктивных исполнений наружных антенн типа «волновой канал, рассчитанных на прием телесигналов в диапазоне частот от 48,5 до 230 MГцi и более. Они относятся к антеннам направленного действия многоэлементной конструкции с высокими электрическими параметрами, позволяющими осуществлять прием телепередач на первых 12 каналах на границе зоны прямой видимости или в полутени, где напряженность электромагнитного поля значительно ослаблена. В радиолюбительской практике антенны сложной конструкции не изготавливаются. На первых 5 каналах к антеннам предъявляются повышенные требования к электрическим параметрам — коэффициенту усиления и отношению сигнал — шум на входе телевизора, а это, и свою очередь, вызывает необходимость применять от 5 до 11 вибраторов. Все это приводит к усложнению конструкции, увеличению массогабаритных характеристик и к резкому сужению полосы пропускания. Эти антенны наиболее эффективны на высоких частотах (от 100 МГц и выше). Различные варианты многоэлементных антенн типа «волновой канал» имеют свои положительные и отрицательные стороны, проявляющиеся в конкретных условия\ применения. Трехэлементная антенна типа «волновой канал» с двойным рефлектором (рис. 4.3, а). Техническая характеристика: коэффициент усиления ............ 5,3 дБ КБВ ........................... 0.55—0,8 рабочая частота .................. 48,5—66 МГц неравномерность коэффициента усиления ...................... 0,5 дБ количество принимаемых программ на один типоразмер антенны ..... 1 помехозащищенность .............. -(12...18) дБ угол раствора диаграммы направленности в горизонтальной плоскости...................... 75 Рефлектор обеспечивает значительное расширение рабочей полосы пропускания частот и коррекцию диаграммы направленности в части уменьшения боковых лепестков.

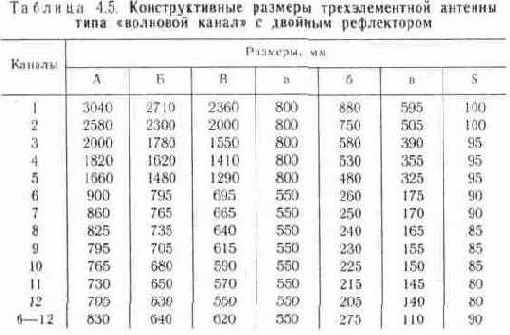

Двойной рефлектор состоит из двух параллельных трубок, симметрично размещенных в вертикальной плоскости относительно несущей стрелы. В качестве активного вибратора применяется шлейфибратор Пистолькорса, имеющий входное сопротивление 292 Ом. Применение антенны по схеме (рис. 4.3, а) на границе уверенного приема увеличивает шумы, проявляющиеся на экране телевизора, например, в виде штрихов и черточек. Используется антенна для приема телевизионных программ на 6—12-м каналах и реже на 1—5-м каналах. Конструктивные размеры антенны с двойным рефлектором приведены в табл. 4.5. При анализе размеров между элементами антенны легко увидеть, что расстояние между активным вибратором и первым директором меньше, чем у трехэлементной антенны с 6-го по 12-й канал, а это приводит к снижению входного сопротивления и требует более точного изготовления антенны и тщательного согласования ее с кабелем снижения.

На садовых участках трехэлементную антенну с двойным рефлектором можно рекомендовать только в тех случаях, когда есть необходимость значительно уменьшить влияние помех и отраженных сигналов. Пятиэлементная антенна типа «волновой канал» с двойным рефлектором (рис. 4.3, б). Техническая характеристика: коэффициент усиления ............ 8.0-9,0 дБ КБВ, не менее ................... 0,6 рабочая частота .................. 48.5—230 МГц входное сопротивление антенны ..... 32 Ом волноное сопротивление фидера ..... 75 Ом неравномерность коэффициента усиления, не более .............. 9,5 дБ количество принимаемых программ на один типоразмер антенны ..... 1 помехозащищенность .............. -(14...18) дБ угол раствора диаграммы направленности в горизонтальной плоскости ...................... 48-56 При настройке пятиэлементной антенны (рис. 4.2), предназначенной для эксплуатации в условиях сильных помех и отраженных сигналов, особое внимание уделяется уменьшению величины задних и боковых лепестков диаграммы направленности. Применение двойного рефлектора вместо одиночного вибратора позволяет улучшить помехозащищённость антенны за счет изменения размеров задних и боковых лепестков до минус 18—24 дБ в сложных условиях приема телепередач. Подключение антенны к телевизору производится с помощью коаксиального кабеля с волновым сопротивлением 75 Ом через УСС, подключенное к петлевому вибратору.

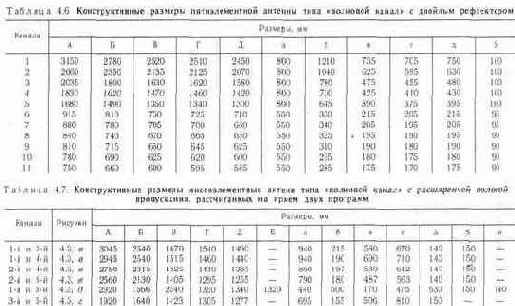

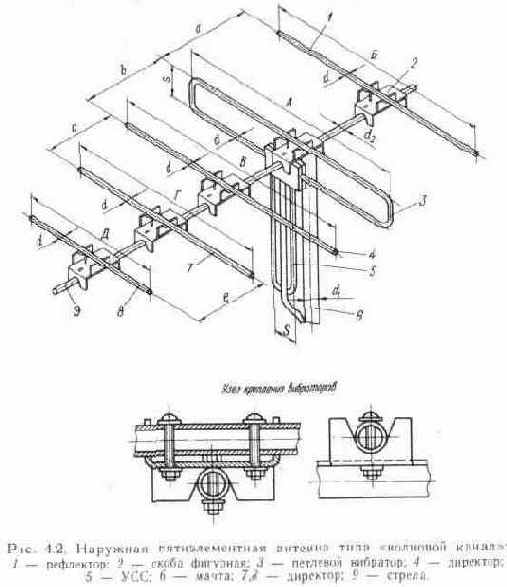

Конструкция данной антенны отличается от пятиэлементной типа «волновой канал» (см. рис. 4.2) только наличием двойного рефлектора. Для крепления вибраторов к стреле и стрелы к мачте используются детали, показанные на рис. 3.10, и крепежные винты с гайками М4, М5 или Мб. Конструктивные размеры данной антенны приведены в табл. 4.6. Пятиэлементная антенна типа «волновой канал» с двойным первым директором (рис. 4.3, в) предназначена для приема телесигналов в диапазоне частот 1—5-го каналов в зоне полутени на расстоянии свыше 50 км от ТЦ. Эта антенна относится к группе широкополосных многоканальных антенн с высокими электрическими параметрами. Ширину пропускания обычных пятиэлементных антенн типа «волновой канал» определяют пассивные вибраторы, их конструкция и размеры. На практике можно увеличить ширину пропускания антенны почти на 40 % за счет подбора размеров вибраторов и расстояний между ними. При этом коэффициент усиления антенны, как правило, уменьшается. Техническая характеристика: коэффициент усиления ............. 6,5—8.0 дБ КПД .......................... 10-11 КБВ, не менее ................... 0,65 рабочая частота .................. 48,5—230 МГц входное сопротивление антенны .... 292 Ом волновое сопротивление фидера ..... 50—75 Ом неравномерность коэффициента усиления, не более .............. 9 дБ количество принимаемых программ на один типоразмер антенны ..... 2 кпд ........................0.95 полоса пропускания частот ......... ± 4 % помехозащищенность ..............-( 15. .17) дБ угол раствора диаграммы направленности в горизонтальной плоскости...................... 60—66 Главный лепесток диаграммы направленности данной антенны представляет собой вытянутый вперед эллипс правильной формы с некоторым сужением в сторону директоров. Пятиэлементная антенна с двойным директором в зависимости от размеров вибраторов может принимать телесигналы в следующих сочетаниях каналов: 1-й и 3-й, 1-й и 4-й, 2-й и 4-й, 2-й и 5-и, 1-й и 5-й, 3-й и 5-й. Конструктивные размеры антенн для каждого из этих сочетаний каналов приведены в табл. 4.7. Антенна подключается к телевизору с помощью фидерной линии, изготовленной из коаксиального кабеля с волновым сопротивлением 75 Ом, и подсоединяется к петлевому вибратору через проволочный симметрирующе-согласующий трансформатор (см.


рис. 1.16). Проволочный трансформатор используется для согласования любых широкополосных антенн с входным сопротивлением 300 Ом. Четыре катушки ССТ намотаны на двух диэлектрических каркасах диаметром 8 мм двойным изолированным проводом. Каждая катушка трансформатора содержит 12 витков провода марки ПЭЛШО диаметром 0,3 мм или ПЭВ-2 диаметром 0,31 мм. Намотка рядовая — виток к витку в два провода. Оба каркаса с намотанными проводами устанавливаются на общем основании, при этом между каркасами должно быть не менее 18 мм. Активный вибратор, рефлектор и директоры изготавливаются из тонкостенных латунных (дюралюминиевых или стальных) трубок диаметром 16—22 мм Для 1—5-го каналов, 10—14 мм — .для 6—12-го. Двойной директор жестко соединяется со стрелой антенны без изоляторов и между собой отрезком трубки такого же диаметра. Наиболее прочной и надежной в эксплуатации является антенна сварной конструкции, в которой все трубки привариваются непосредственно к стреле. К мачте стрела с вибраторами крепится с помощью хомутов, скоб и крепежных соединений. На рис. 4.3, г изображена сварная пятиэлементная антенна типа «волновой канал» с конструктивными размерами, обеспечивающими прием телесигналов на 3-м и 5-м каналах. Расчетные значения размеров вибраторов и расстояний между ними обеспечивают устойчивую работу телевизора на расстоянии свыше 50 км от ТЦ и в зоне полутени. Отличается данная антенна от рассмотренной ранее такой же антенны (рис. 4.3, в) только точностью изготовления ее отдельных элементов и аккуратностью сборки. Конструктивные размеры сварной пятиэлементной антенны, рассчитанной на прием передач 3-го и 5-го каналов, даны в табл. 4.6. Шестиэлементная антенна типа «волновой канал» с двумя рефлекторами и двойным первым директором (рис. 4.3, д) предназначена для установки в зоне предельной видимости радиосигнала с ослабленной напряженностью электромагнитного поля. Конструкция этой антенны отличается от ранее рассмотренных тем, что после основного активного вибратора включено два рефлектора (вместо одного), а первый директор антенны выполнен в виде двух параллельных вибраторов.

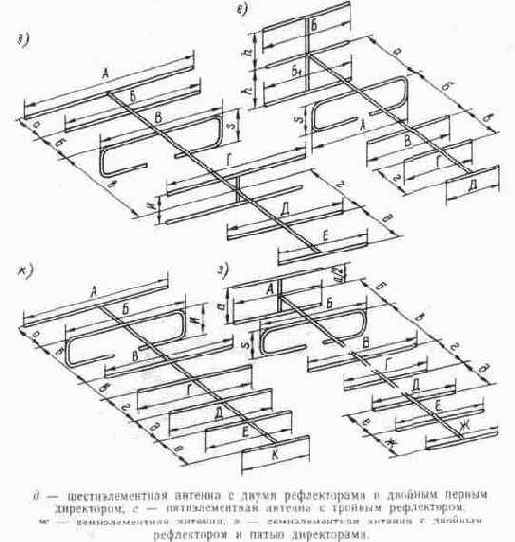

Это позволяет изменить электрические параметры антенны в части расширения полосы пропускания частот за счет некоторого снижения коэффициента усиления. Конструктивные размеры шестиэлементной антенны, рассчитанной на прием 1-го и 5-го каналов, приведены в табл. 4.6. Пятиэлементная антенна с тройным рефлектором (рис. 4.3, е) предназначена для установки в зоне за пределами прямой видимости, в условиях действия сильных помех и отраженных сигналов на расстоянии более 50 км от ТЦ. Рефлектор, выполненный из трех вибраторов, обеспечивает образование узконаправленных лепестков диа-

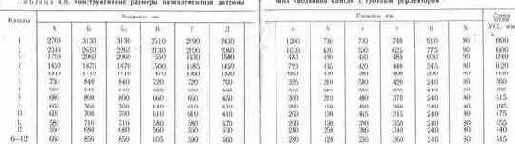

граммы направленности антенны и ее устойчивую работу в полосе частот 1—12-го каналов. Конструктивные размеры пятиэлементной антенны с тронным рефлектором приведены в табл. 4.8. В качестве активного вибратора применен шлейф-вибратор Пистолькорса, имеющий большое входное сопротивление — 292 Ом. Активный вибратор создает вокруг себя в плоскости, перпендикулярной к его оси, электромагнитное поле, которое наводит токи в тройном рефлекторе и директорах. В результате этого они сами излучают электромагнитные поля. Размеры вибраторов и расстояния между ними рассчитываются таким образом, чтобы обеспечить сложение полей в главном направлении. Рефлекторы позволяют получить однолепестковую диаграмму направленности — однонаправленной характеристики излучения. Директоры способствуют обострению главного лепестка диаграммы направленности. Все вибраторы этой антенны образуют объемную диаграмму направленности, вытянутую в сторону главного направления, т. е. в сторону директоров. Главными условиями хорошей работы этой антенны являются высокая точность изготовления ее элементов, скрупулезная выдержка размеров при сборке и тщательная настройка. В некоторых случаях для юстировки антенны применяются подстроечные наконечники, которые после окончательной настройки жестко закрепляются. На отдаленных садово-огородных участках пятиэлемент ная антенна с тремя рефлекторами практически не используется из-за сложности ее изготовления в домашних условиях. Семиэлементная антенна типа «волновой канал» (рис. 4.3, ж) предназначена для приема телесигналов в радиусе действия мощной передающей станции до 100 км (оптимальное расстояние 60—70 км).


Устанавливается антенна в местности, где много индустриальных и других электромагнитных помех, а также отраженных сигналов. Техническая характеристика: коэффициент усиления ............ 8 дБ КБВ. .......................... 0,6—0,75 рабочая частота ................. 50—230 МГц входное сопротивление антенны ... 32 Ом входное сопротивление активного вибратора антенны ............. 292 Ом волновое сопротивление фидера. .... 75 Ом неравномерность коэффициента усиления...................... 1 дб номера рабочих каналов .......... 1—12-й, 6—12-и количество принимаемых программ на один типоразмер антенны. .... 1 или 6 помехозащищенность. ............. -(16...26) дБ угол раствора главного лепестка диаграммы направленности ...... 45° Антенна имеет один вибратор, расположенный на конце стрелы (рефлектор), активный вибратор Пистолькорса и пять неразрезных вибраторов (директоров). Все вибраторы укрепляются параллельно друг другу на горизонтальной стреле, создавая антенную систему «волновой канал». Петлевой вибратор Пистолькорса крепится в точке нулевого потенциала. В качестве согласующе-симметрирующей системы применен отрезок коаксиального кабеля с волновым сопротивлением 75 Ом в виде полуволнового U-образного колена. Входное сопротивление петлевого вибратора 292 Ом. Схема подключения U-образного колена к вибратору показана на рис. 1.10. Изготавливается антенна, как правило, из металлических трубок с тонкими стенками диаметром 8—30 мм. Мачта и стрела могут быть сделаны из металлической трубки или из деревянного бруска (рейки). Сечение бруска должно обеспечивать прочность конструкции и жесткость. Наилучшее конструктивное решение достигается в сварном варианте, когда все вибраторы жестко приварены к центральной несущей стреле в точках равновесия, а стрела с вибраторами приварена к вертикальной мачте в точке тяжести. Можно рекомендовать применение этой антенны на каналах высоких частот (свыше 6-го канала). На первых пяти каналах семиэлементные антенны почти не используют из-за больших габаритных размеров и массы, но главным образом из-за недопустимо узкой полосы пропускания, ухудшающей качество изображения и звука.


Но в некоторых случаях с этим приходится мириться. Настройка и регулировка семиэлементной антенны является сложным делом, их не всегда удается качественно выполнить. Одновременно надо знать, что изготовление элементов антенны и ее сборка должны осуществляться с учетом повышенных требований к настройке антенны и ее ориентации на ТЦ или ретранслятор. Требования к точности подстройки антенны обусловлены теми недостатками, которые присущи в основном семиэлементным антеннам, но являются общими для всех антенн типа «волновой канал». Во-первых, эти антенны очень зависят от конструктивных размеров элементов, от точности их изготовления и настройки. Увеличение количества активных и пассивных элементов антенны, а также конструктивные ошибки приводят, как правило, к отрицательному результату. Несоблюдение требований тщательной настройки и регулировки антенны после изготовления может привести к серьезному ухудшению се направленных свойств. Во-вторых, антенны типа «волновой канал» всегда требуют подключения их к телевизору с помощью коаксиального кабеля и УСС, что значительно усложняет их конструкцию и затрудняет настройку. В-третьих, так как семиэлементные антенны узкополосные, это затрудняет их использование не только в диапазонах частот нескольких каналов, но даже для приема телесигналов по одному из первых каналов, в которых относительная полоса частот достаточно велика. Здесь необходимо заметить, что имеются и другие многоканальные антенны типа «волновой канал», однако их коэффициент усиления существенно хуже. Конструктивные размеры семиэлементной антенны типа «волновой канал» приведены в табл. 4.9. Размеры антенны рассчитаны таким образом, чтобы можно было получить достаточно широкую полосу пропускания при возможно большем коэффициенте усиления и принимать телепередачи многих каналов. Семиэлементная антенна типа «волновой канал» с двойным рефлектором и пятью директорами (рис. 4.3, з) имеет более расширенную полосу пропускания по сравнению с предыдущей антенной (рис. 4.3, ж), высокий коэффициент усиления и поэтому применяется для приема

телепередач на всех каналах в зависимости от расстояния до ТЦ: 1—5-й каналы — 70—80 км, 6—12-й — 60—70 км, 21—41-й — 50—60 км. Конструктивные размеры семиэлементной антенны с двойным рефлектором и пятью директорами приведены в табл. 4.10 В качестве активного вибратора применен петлевой вибратор с УСС типа «полуволновое U-образное колено».
