Из практики - для практики



Применение шайб вместо насадочных линз


Известно, что, чем ближе к кинокамере находится объект съемки, тем дальше от плоскости пленки в кадровом окне необходимо отодвинуть объектив, чтобы изображение на пленке было резким.

Если объектив в камере вывинчивается, можно вместо насадочных линз применить для съемки с очень близких расстояний шайбы. Вывинчивание объектива на разное рас­стояние даст возможность снимать предметы с различной степенью крупности.

Чтобы зафиксировать объектив в нужном положении, шайбы (различной толщины) вкладывают между передней стенкой кинокамеры и оправой объектива (рис. 48, А).

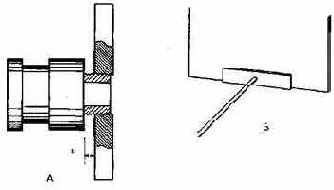

Рис. 48. Шайбы под объектив: а — толщина шайбы

Шайбы могут быть подковообразной формы, что позво­лит подкладывать их под объектив, не вывинчивая его цели­ком. По сравнению с насадочными линзами шайбы имеют одно важное преимущество: их использование не ухудшает коррекцию объектива, а значит, и качество изображения (в частности, резкость) будет лучшим.

Не следует вывинчивать объектив настолько, чтобы он держался на последних витках резьбы, — объектив может наклониться вниз, отчего изображение будет испорченным.

Шайбы несложно изготовить самому из твердых метал­лов (лучше — стали).

Примечание. При съемке необходимо объектив по­ставить по шкале расстояний на бесконечность (°°).

Таблица 2 Зависимость между толщиной шайбы, расстоянием до объекта съемки и ве-

личиной снимаемого поля

Формат

мм. объектив F = 12,5 мм



Расстояние до объекта, см

100

50

25

20

Толщина шайбы, мм

0,16

0,32

0,66

0,83

Снимаемое поле, мм

285 у 380

140x187

68x91

54 х 72

Формат — 16 мм, объектив F= 20 мм

Расстояние до объекта, см Толщина шайбы, мм

100 0,41

50 0,83

25 1,74

20

2,22

Снимаемое поле, мм

293 х 507

174x249

86x119

67x93

Формат — 16 мм, объектив F-- 25 мм

Расстояние до объекта, см

100

50

25

20

Толщина шайбы, мм

0,64

1,32

2,78

3,57

Снимаемое поле, мм

292x403

143x197

67x93

52 х 72

При съемке с близких расстояний (20 — 25 см) очень удоб­ным будет простое приспособление, показанное на рис. 48, Б.

К шайбе крепится (строго перпендикулярно) металличе­ский стержень с проволочной рамочкой (величина ее подби­рается по табл. 2). В эту рамочку «помещают» снимаемый предмет, и, поскольку рамочка показывает границы снимае­мого поля, нет нужды смотреть в визир съемочной кино­камеры.
